相關術語

斷路器特性測試儀剛分、剛合速度:動靜觸頭剛分后、剛合前10ms動觸頭運動的平均速度(為油開關定義)。

平均速度:開距/時間

開關開距:動觸頭從分閘位置到剛合位置之間的距離(測合閘速度時得到此數據)

開關超行程:動觸頭從動作開始到剛分閘位置之間的距離(測分閘速度時得到此數據)。

總行程:開關開距+開關超行程。

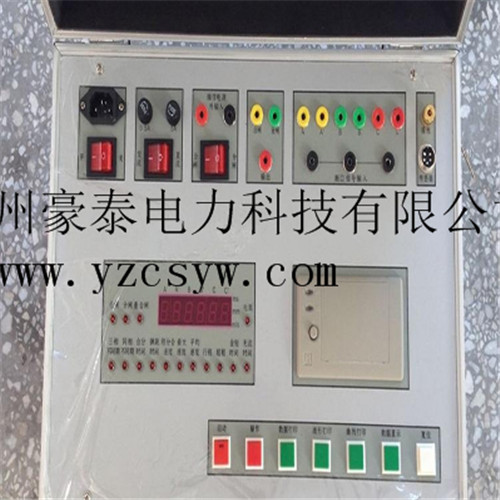

主要特點

斷路器特性測試儀嚴格執行的技術指標和供電部門的統一標準。

1. 采用高性能數字信號處理器(DSP)和超大規模集成電路芯片(VLSI)。提供強大的運算處理能力。

2. 具有多種觸發功能。它可以利用輸入信號進行觸發,也就是說,輸入通道上一旦有信號出現則采集裝置會自動觸發,完成記錄采集功能。省掉了外觸發信號并且使觸發信號與被測信號之間的同步問題不復存在。同時,它的內觸發脈沖寬度可以程控調節,這樣可以避免由于干擾尖脈沖而引起的誤觸發現象。

3. 高速、高精度的數據采樣，可調的采樣率及采樣時間(數據采樣速度從25us到100us可程控設定)，可適應各種測量的要求。

4. 數據記錄時間長，可滿足各種開關測試的要求。

5. 表貼工藝，主要信號回路配有電磁干擾吸收元件，裝置具備了優良的電磁兼容特性，適用于惡劣的電磁環境，抗干擾能力強。

6. 多采集通道。裝置有3路行程測量，7路斷口測量，可同時3路行程測量。

7. 自動計算各參數值，也可手動計算。

8. 越界告警。當測試值超過預先設定的值，自動給出告警。

9. 系統自動監測開關合分閘狀態，并在程序框上端顯示出來。

10. 內置操作電源，可直接給開關儲能及操作開關。

11. 各種測試功能及算法均符合IEC標準。

技術指示

1、時間測量

同時可測量斷口數:≤12個

測定過程整定時間:0~6秒

分辨率:0.1ms

2、開關開距、開關超行程、彈跳幅度測量

量程:<500mm

分辨率:1mm

3、測量誤差

時間測量誤差:±1%

行程測量誤差:±1%

4、工作條件

工作電壓:AC220V±10%

頻率:50HZ

功耗:≤60W

使用環境溫度:-10℃~40℃

使用環境濕度:≤90%RH

體積:400×350×200mm

重量:7kg

測試功能

1)三相不同期ms

2)同相不同期 同時測三相雙斷口ms

3)動觸頭行程 測六個斷口mm

4)動觸頭超行程 測六個斷口mm

5)合(分)閘時間 同時測一至六個斷口ms

6)合(分)閘彈跳時間 同時測一至六個斷口ms

7)剛合(剛分)閘速度 測一個斷口(傳感器安裝斷口) m/s

8)合(分)閘z大速度 測一個斷口(傳感器安裝斷口) m/s

為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

設備特性

1.12個斷口的固有分、合閘時間;

2.重合閘時間;

3.分、合閘z大不同期性;

4.剛分、剛合速度;

5.彈跳時間及幅度;

6.開關開距及開關超行程(真空開關預置開關行程);

7.分、合閘平均速度;

8.顯示、打印速度-距離曲線

主要參數

1.時間測量

同時可測量斷口數:≤12個

測定過程整定時間:0~6秒

分辨率:0.1ms

2.開關開距、開關超行程、彈跳幅度測量

量程:<1000mm

分辨率:1mm

3.測量誤差

時間測量誤差:±1%

行程測量誤差:±1%.

4.速度測量范圍:0~20m/s

5.內置電源

輸出電壓:20V~230V 誤差:1%

6.工作條件

工作電壓:AC220V±10%

頻率:50Hz

功耗:≤60w

使用環境溫度:0~40°C

使用環境濕度:≤90%RH

體積:400×350×200 mm3 重量:7kg
